Simple Troubleshooting ad VFD - igbt, rectifier pontem

Admonitio:

Antequam mensuram, necesse est ut VFD est powered et potentia lineae R, s, T et output lineas u, V, W sunt remota. Tantum post mensuræ P + / N- et non est DC voltage potest operationem non ferri e!

Metire rectifier moduli de VFD:

Primo ponite multimeter ad "diode" positio, et uti rubrum et nigrum test ducit multimeter sequi gradus inferius pro deprehendatur

Secundo, tangere positivum terminatio P (+) de DC bus cum nigrum test plumbum, et tactus r, et T in sequence cum rubrum test plumbum. Recordarentur ostendi values ​​super multimeter.

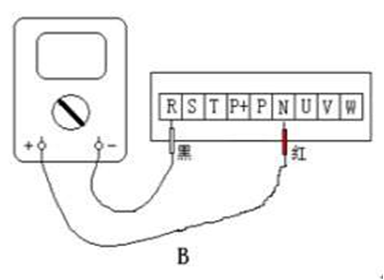

Tertio, tum tangere rubrum test ad negans terminum n (-) de DC bus, et tangere ad nigrum test ad R, et T in sequence et recordationem valorem de multimetrum.

Quarto, si proponendum values ​​sexta mensurae sunt basically libratum, quod indicat quod non est dubium cum rectificatione VFD. Alioquin rectificatio moduli correspondentes positio laedi.

Metiretur IGBT Module De VFD:

Primo ponite multimeter ad "diode" positio, et uti rubrum et nigrum test ducit multimeter sequi gradus inferius pro deprehendatur

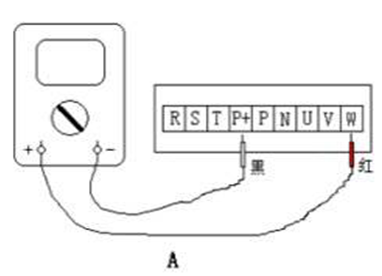

Secundo, tangere positivum terminatio P (+) de DC bus cum nigrum test ducunt, et tactus u, V, et W in Sequentia cum Rubrum test plumbum. Recordarentur ostendi values ​​super multimeter.

Tertio, tum tangere rubrum test ad negans terminum n (-) de DC bus, et tangere ad nigrum test ducunt ad u, et w in sequence et recordum valorem et in multimetrum.

Quarto, si proponendum values ​​sexta mensurae sunt basically libratum, indicat quod non est dubium cum igbt inverter de VFD. Alioquin, in igbt inverter ad correspondentes positio est laedi.
